[Windows] MegaRaid 디스크 교체

[소개]

MegaRaid는 온라인 상에서 디스크 상태 및 RAID 정보를 확인 및 구성 시킬 수 있는 툴



[실습 내용]

기존 RAID 1로 잡힌 2개의 디스크를 온라인 상에서 디스크 교체 작업 실시

본 실습에서는 MegaRaid 설치 생략



[실습 환경]

Windows 2016



[실습]

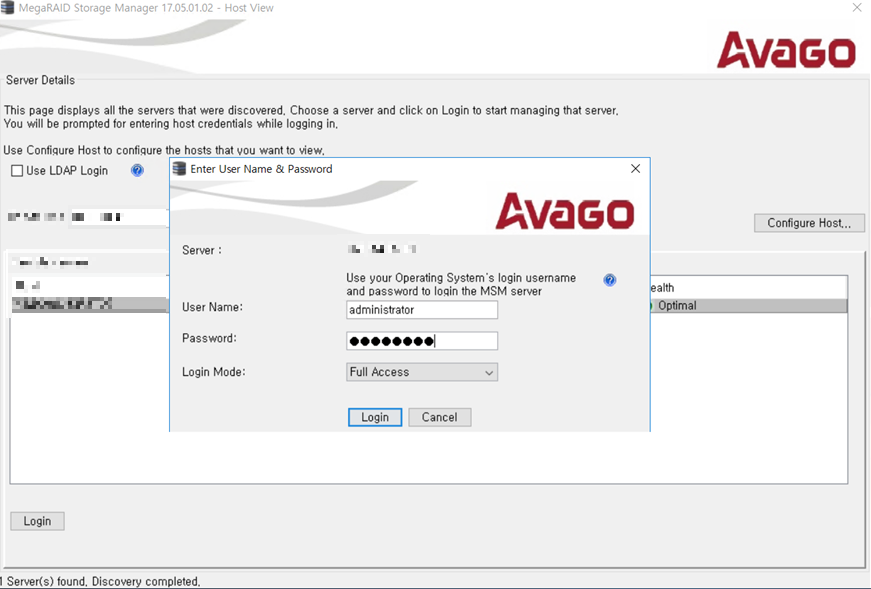

1. MegaRaid 접속

IP Address : 현재 설정 된 서버 IP 입력

- Operating System : 현재 설정된 OS 종류

- Health : 정상 여부 확인

2. 접속 후 디스크 정보 확인

현재 2개의 디스크 사용

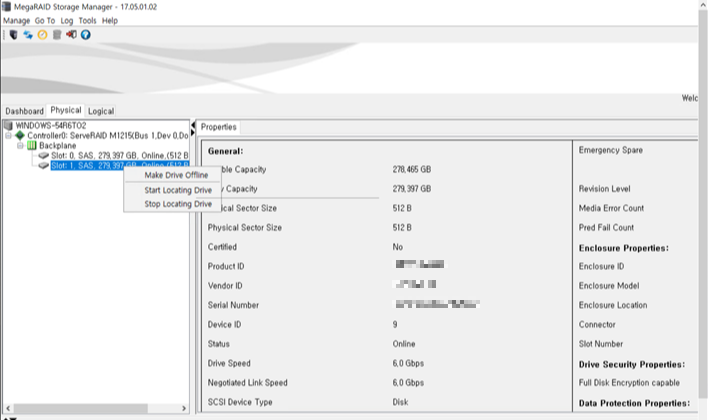

3. 교체해주고 싶은 디스크 우클릭 후 Make Drive Offline 선택

※두 차례 경고 메세지 확인 (Confirm 옆의 체크박스를 클릭 후 Yes 선택)

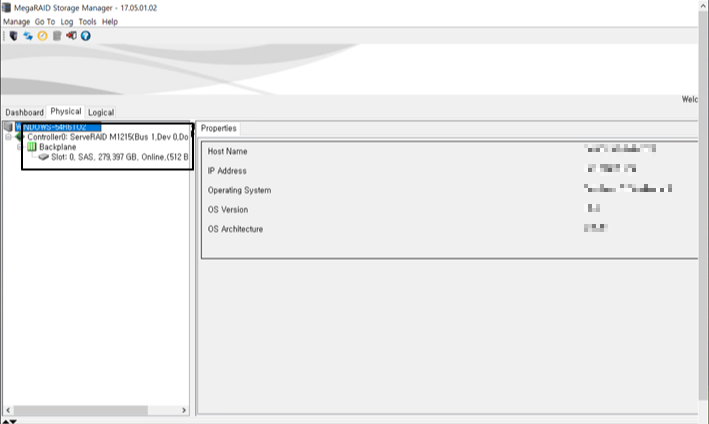

- 기존 2개의 디스크 중 하나의 디스크가 목록에서 없어진 걸 확인 (하나의 디스크를 Offline으로 설정해주었기 때문)



아래부터 본 실습의 대한 캡쳐 본 미확보로 이미지로 대체하겠습니다. ㅠㅠ

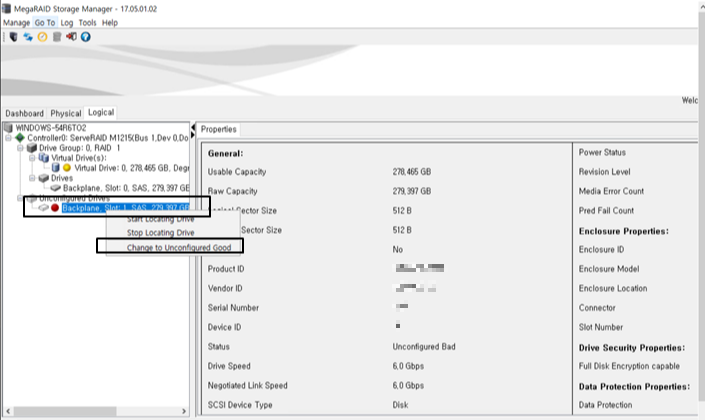

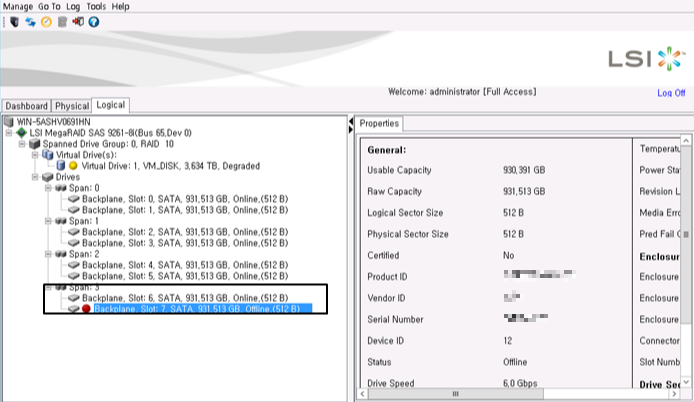

4. 상단 메뉴에 Logical 화면으로 넘어간 후 Unconfigured Drives 목록에 Offline 설정해준 디스크 확인

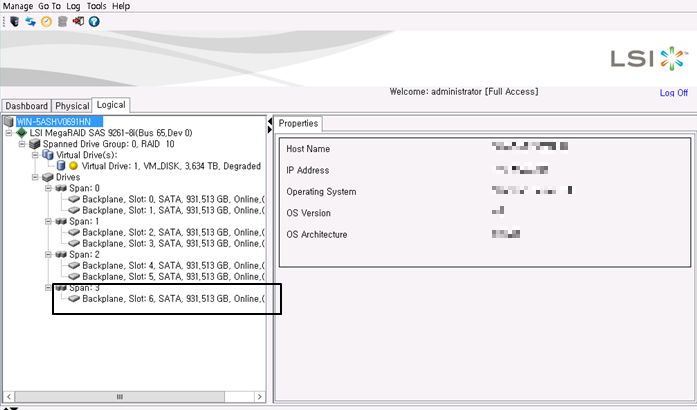

5. 설정 확인 후 문제가 발생된 디스크를 제거

6. 방금 제거한 디스크에 새 디스크 적재 후 어느 정도 기다리면 새 디스크 확인

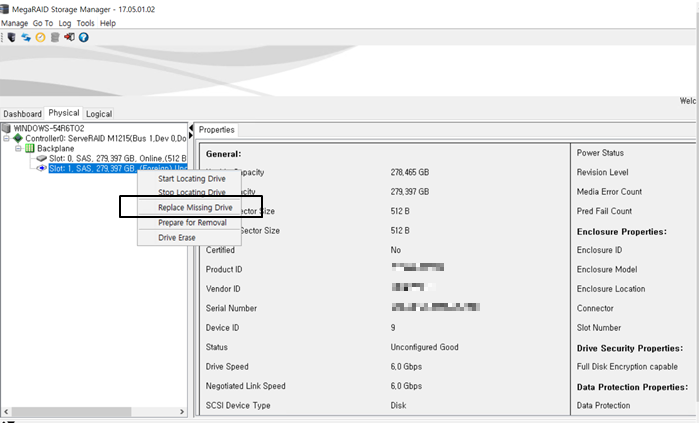

7. 상다 메뉴 Physical 메뉴로 들어간 후 Unconfigured Good으로 변경된 디스크 우클릭 후 Replcae Missing Drive 클릭

8. Raid 구성 및 하드디스크가 들어가 부분 확인 후 OK 클릭

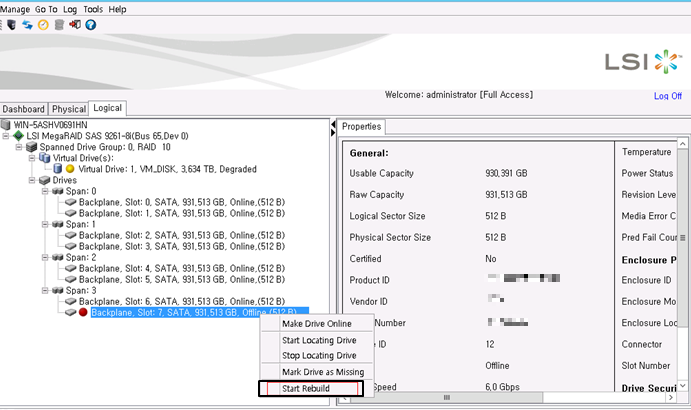

9. 하드 디스크 오른쪽 클릭 후 Start Rebuild 클릭

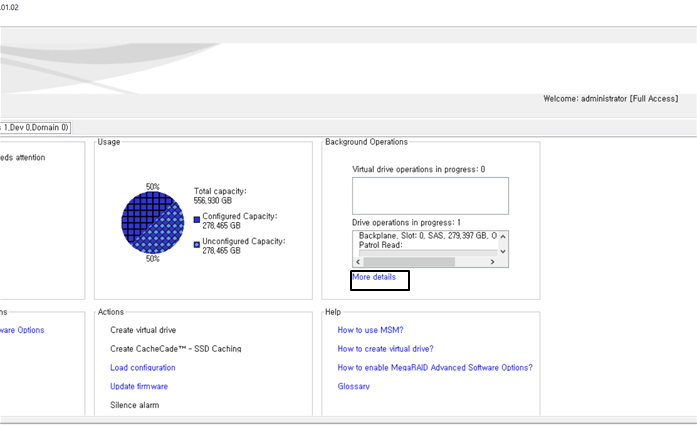

10. 처음 페이지인 Dashboard로 간 후 More details 클릭해보면 Rebuild 상황을 파악
