[VMware_ESXi] ESXi / IBM V7000 ISCSI 구성

[소개]

iscsi : 인터넷 프로토콜 기반의 스토리지 네트워킹 표준이며 데이터 스토리지 장치와 연결할 때 사용되는 방식이다.



[실습 내용]

VMware ESXi 설치 후 스토리지와 iscsi 방식으로 데이터 연결 후 데이터 스토어 생성하는 실습을 진행한다.

※CLI 와 GUI 환경에서 진행한다.



[실습 환경]

VMware ESXi 6.7

Storage : IBM V7000



[실습]

1. ESXi Web으로 접속 후 SSH 서비스 활성

- Web 접속 후 작업 -> 서비스 -> SSH 사용

2. ESXi ssh 접속 후 iscsi 활성 상태 확인 (CLI 및 GUI)

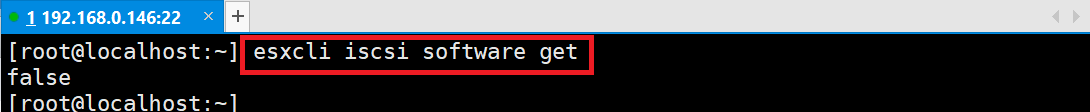

#esxcli iscsi software get

- false 상태 확인

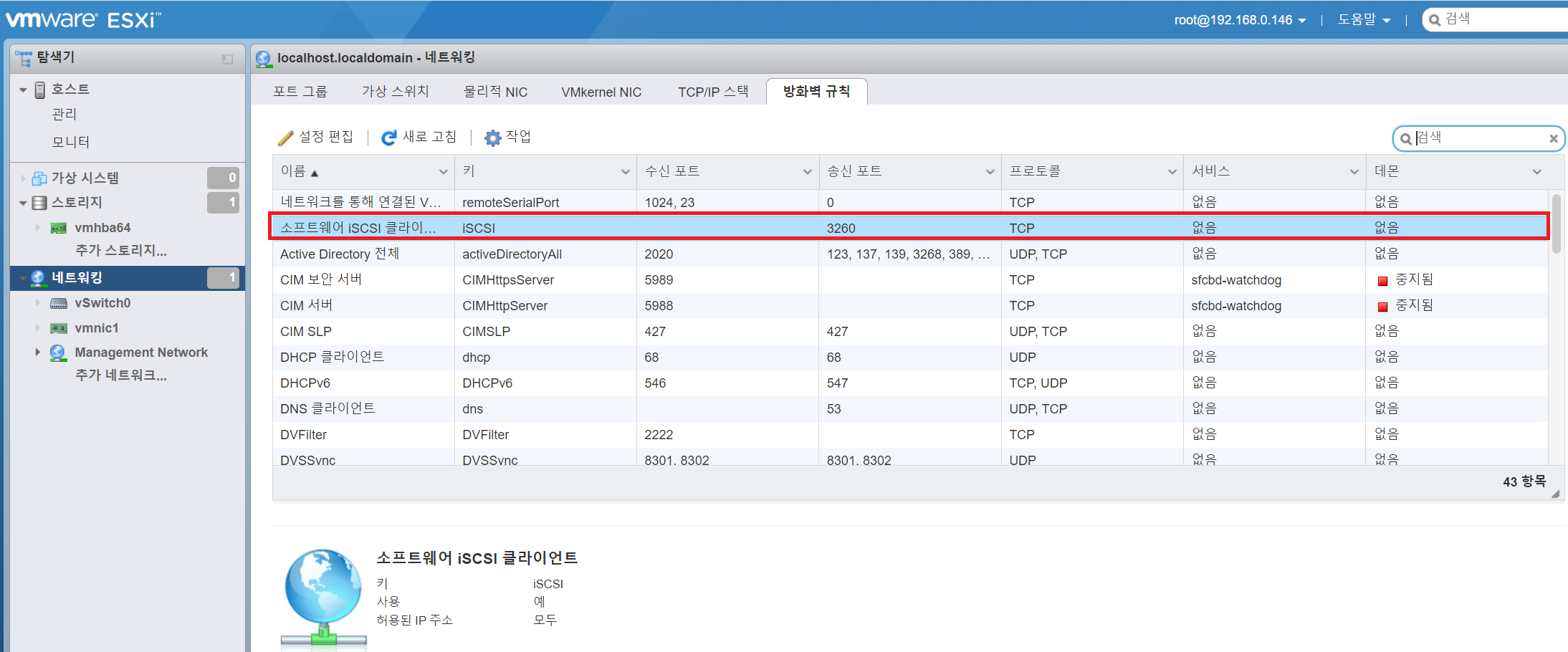

- GUI 상에서 서비스 상태 확인

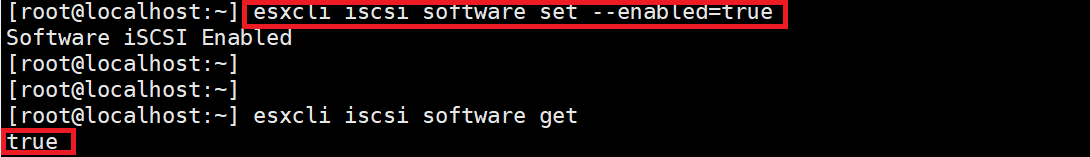

3. iscsi 상태 enable 변경

#esxcli iscsi software set --enabled=true

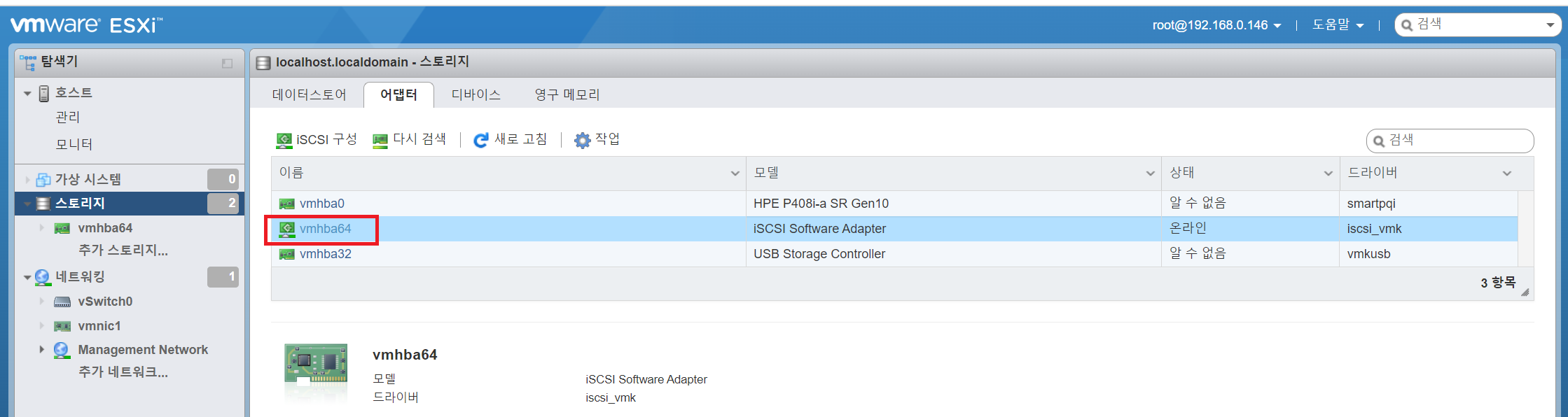

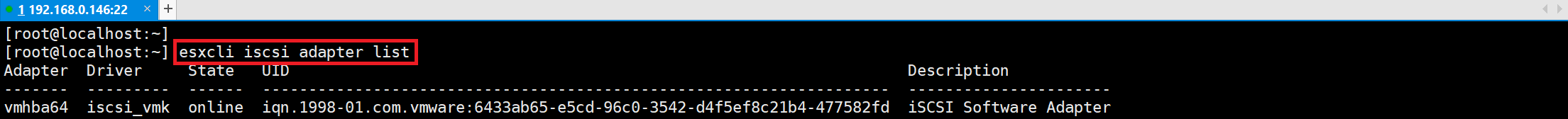

4. iscsi 확인

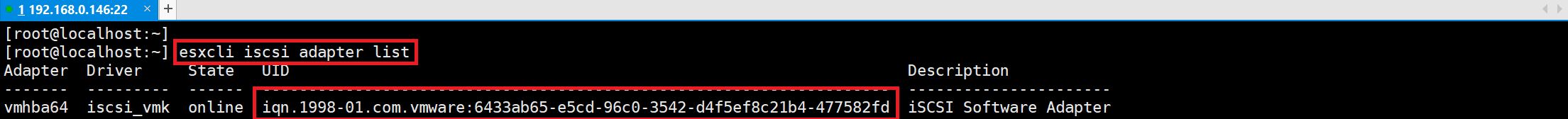

#esxcli iscsi adapter list

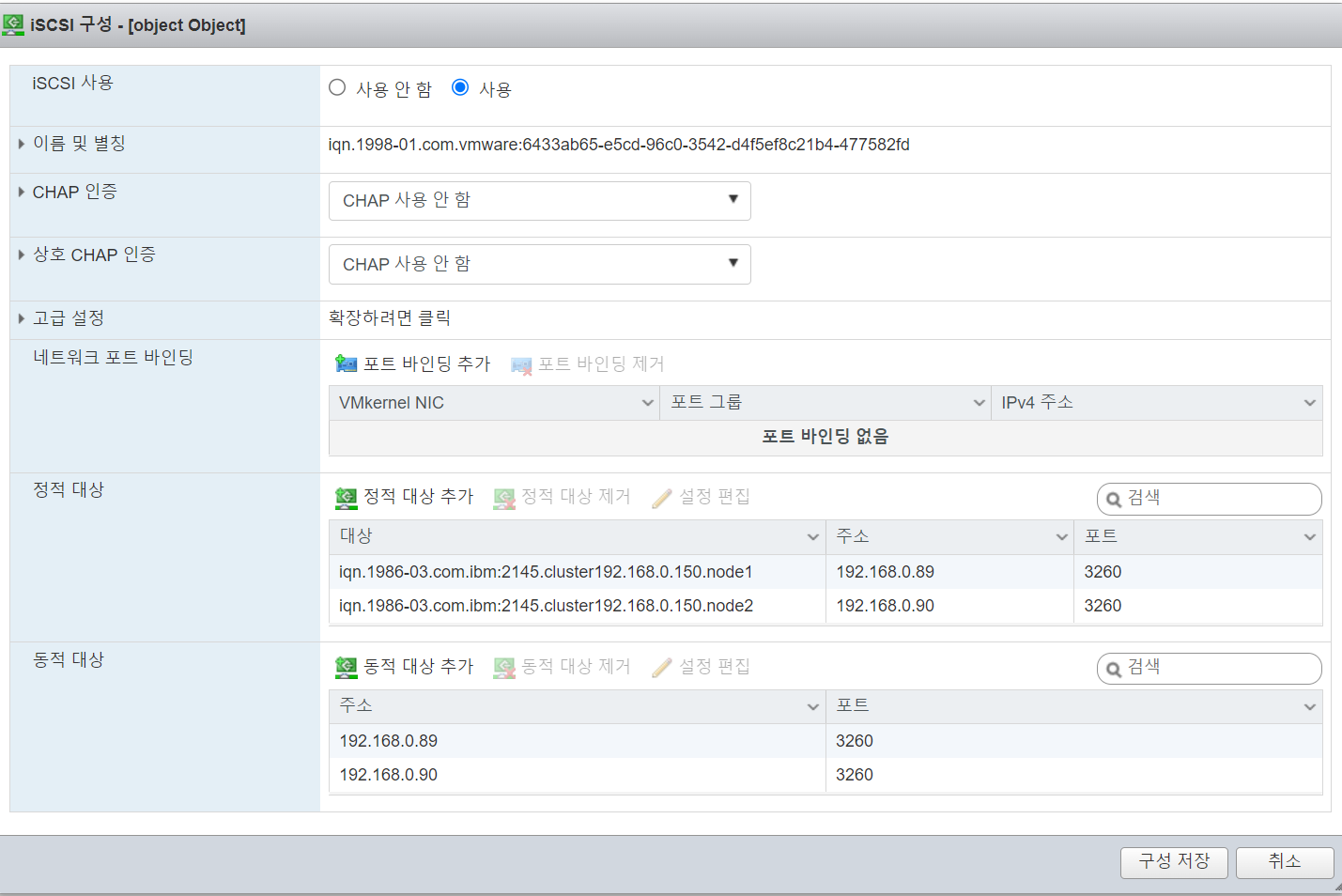

5. iscsi 구성

-> ISCSI 구성

※실습 전 미리 IP 주소를 넣어놨습니다.

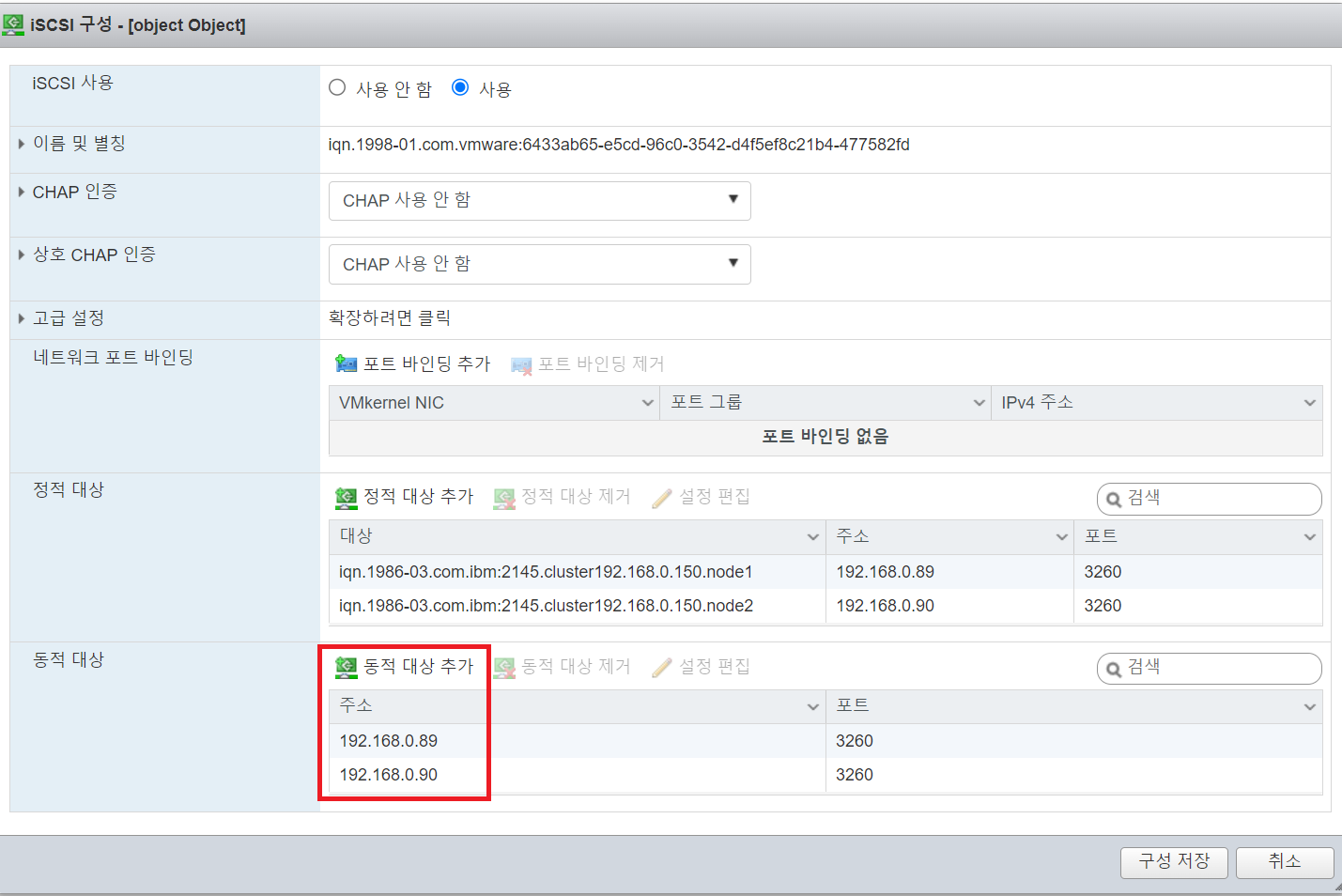

6. ISCSI 동적 대상 추가 (IP)

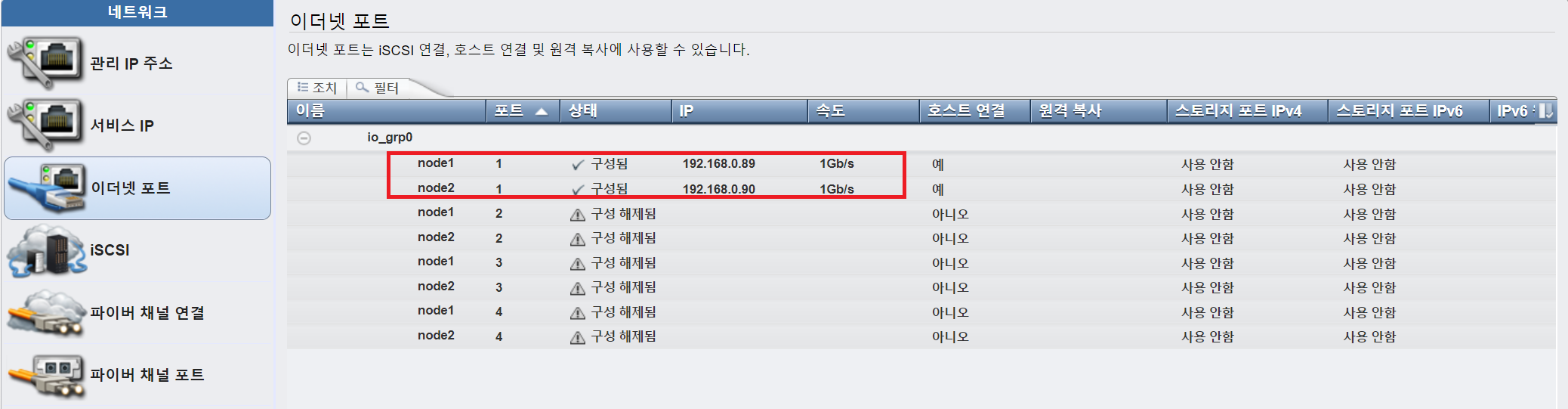

스토리지 서비스 IP

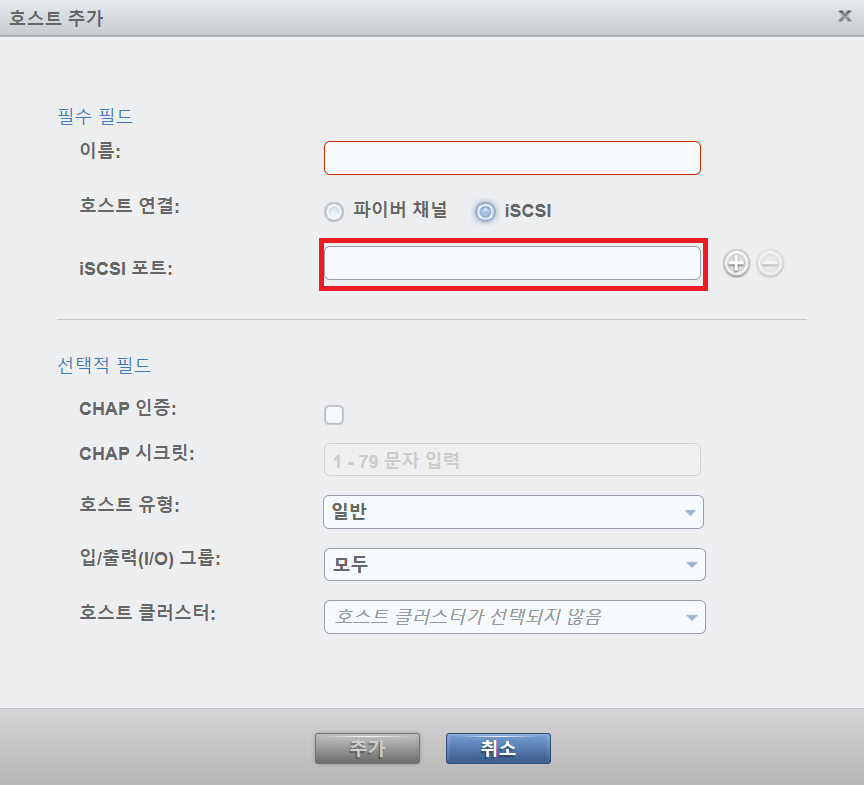

7. 스토리지에 해당 서버 iqn 입력

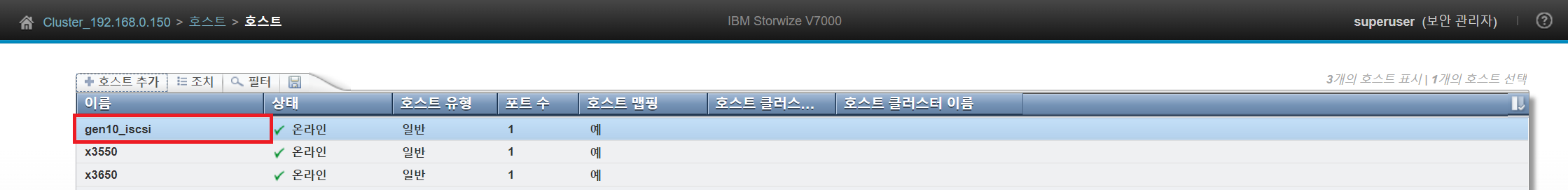

8. 입력 후 호스트 생성

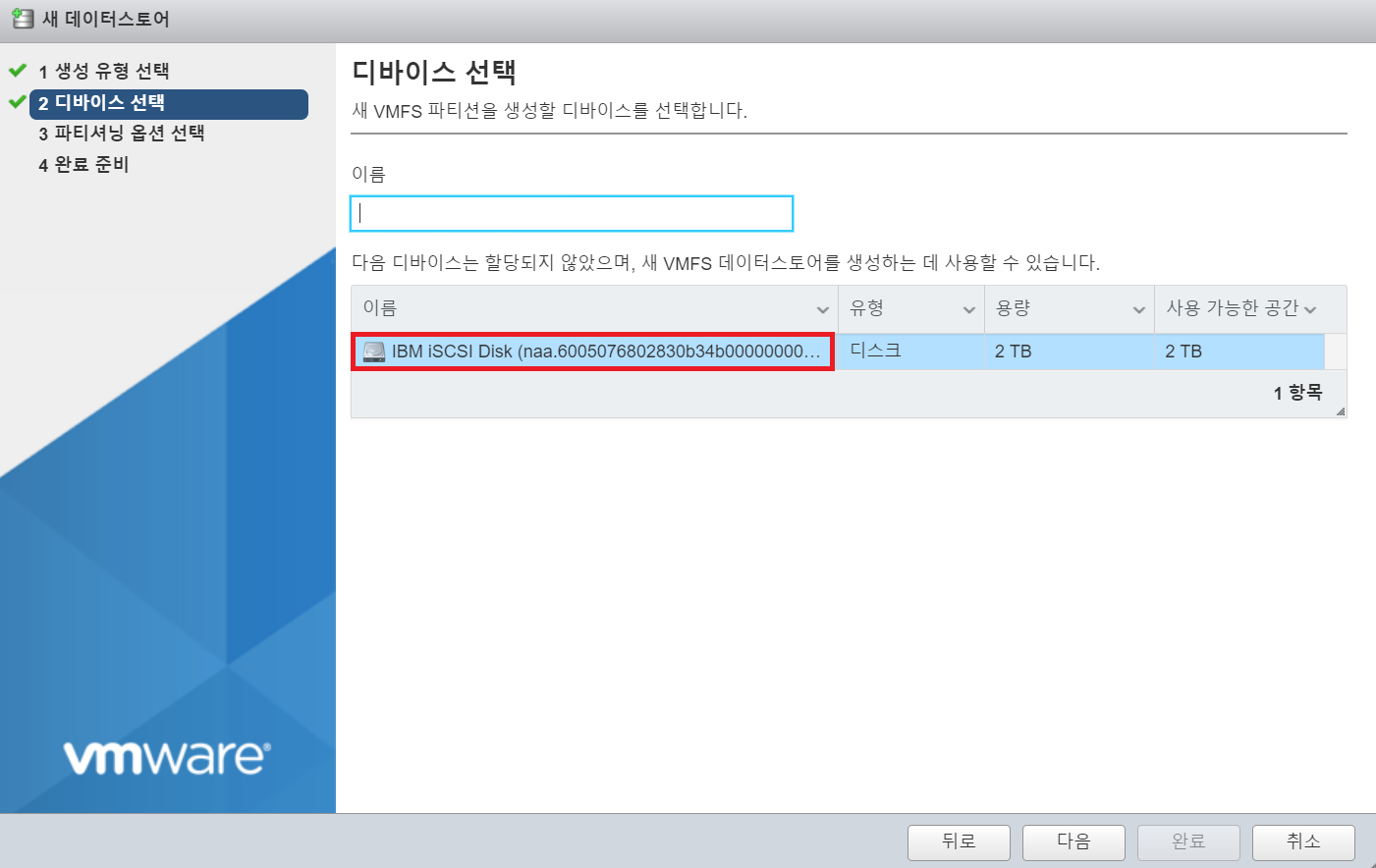

9. 해당 서버 볼륨 생성 후 매핑 확인
